ESDEMC Technology LLC 由 Wei Huang 于 2011 年 3 月在美国密苏里州罗拉创立。ESDEMC 开发 ESD 和 EMC 解决方案。公司致力于提供创新、先进、高质量和具有成本效益的解决方案以及一般咨询、测试服务和定制项目。产品包括充电设备模型 (CDM) 系统、电缆放电事件 (CDE) 系统、ESD 模拟器、脉冲衰减器、电流探头、用于射频发射/免疫的 TEM 电池、高压直流电源、定制的高压/射频设计。ESDEMC Technology 自 2012 年以来一直是 ESD 协会的企业会员。

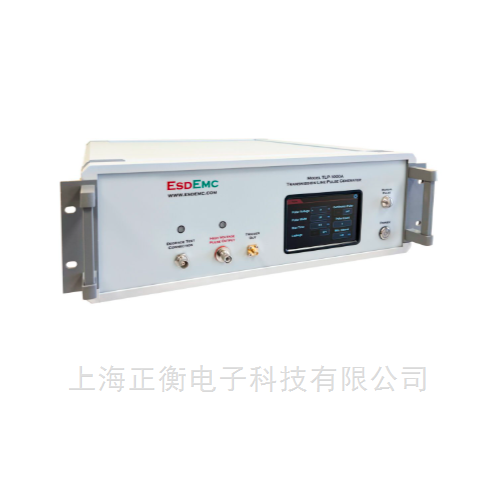

TLP-1000A系列传输线脉冲发生器是独立TLP脉冲设计，可以产生直接TLP脉冲、E场和H场并将其注入被测器件（DUT）。该发生器设计用于施加高达5kV（50欧姆负载）的高质量矩形脉冲。5英寸彩色IPS触摸屏和USB端口可以轻松远程控制电压极性、振幅和脉冲速率。可定制的脉冲宽度和上升时间以及可变测量附件使发电机功能可扩展。
产品特点
● 高度可配置的TLP脉冲发生器
● 5英寸触摸屏
● 高质量TLP脉冲
● 可扩展ESD注入固定装置、标准TLP、VF-TLP等。
● USB连接
● USB固件升级
● 可进行自定义
产品应用
● 使用二极管和电容注入探针注入ESD电流
● 用场探针或TEM池进行E&H场注入
● 用于晶圆、PCB、系统级ESD调试的通用TLP
● 触摸屏ITO痕迹保险丝和击穿测试
● 充电回复时间测试
● 组件ESD脉冲可靠性测试
TLP-1000A系列传输线脉冲发生器产品规格
| 参数 | TLP-1010A | TLP-1030A | TLP-1050A | 单位 | 备注 |
| 输出电压@开路负载 | ±10~2000 | ±10~6000 | ±10~10000 | V | |
| 输出电压@50Ω负载 | ±5~1000 | ±5~3000 | ±5~5000 | V | |
| 最小电压步长 | 10 | 10 | 10 | V | |
| 输出电压精度 | Better than ±5% or ±10V | NA | |||
| 输出电流@短路负载 | ±0.2~40 | ±0.2~120 | ±0.2~200 | A | |
| 输出电流@50Ω负载 | ±0.1~20 | ±0.1~60 | ±0.1~100 | A | |
| 固有TLP上升时间 | ≤0.2 | ≤1 | ≤2 | ns | |
| 其它上升时间选项 | 0.06~50 | ns | 可用取决于型号 | ||
| 固有TLP脉冲宽度 | 100±1 | ns | 默认 | ||
| 其它脉冲宽度选项 | 1~3200 | 5~1000 | 5~500 | ns | 可用取决于型号 |
| 脉冲重复时间 | 0.05~2 | s | 可选 | ||
| 尺寸 | 347x300x145 | mm | |||
| 重量 | 5 | 6 | 8 | kg | |
